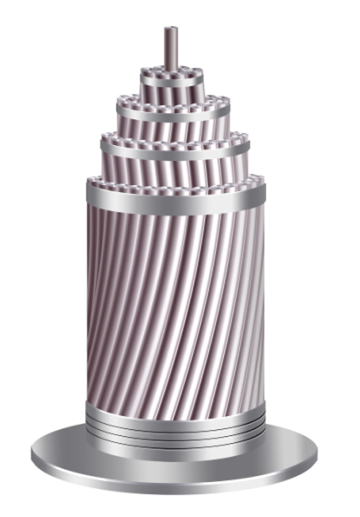

一、產品簡介
大截面輸電導線采用國內先進的84盤630框絞機進行生產,保證72(84)單線組成的導線一次成型,結構穩定。
產品型號規格:
JL/G3A-900/40-72/7
JL/G2A-900/75-84/7
JL/G3A-1000/45-72/7
二、產品性能指標
導線性能指標符合GB/T1179-2008和國家電網公司《錦屏~蘇南±800kV特高壓直流線路JL/G3A-900/40-72/7,JL/G2A-900/75-84/7 技術條件》、《JL/G3A-1000/45-72/7鋼芯鋁絞線技術條件》。
主要指標為:
1. 鋁單線的導電率≥61.5%IACS。
2. 鋁單線抗拉強度≥160Mpa,抗拉強度均勻性≤25Mpa。
3. 20℃時導線直流電阻為:JL/G3A-900/40-72/7 ≤0.0319Ω/km
(國家標準GB/T1179≤0.0321Ω/km);JL/G2A-900/75-84/7 ≤0.0319Ω/km(國家標準GB/T1179≤0.0321Ω/km);JL/G3A-1000/45-72/7 ≤0.02862Ω/km(國家標準GB/T1179≤0.0289Ω/km。
三、產品使用范圍
我公司900mm2、1000mm2大截面導線于2009年8月29日由中國電力企業聯合會組織中國電力科學研究院、上海電纜研究所、華東電力設計院、國家電網公司特高壓建設部等17家國內權威研究所(院)和電力建設單位在北京召開了成果鑒定會。產品通過了中國電力聯合會新產品鑒定并取得三個新產品鑒定證書。
產品主要使用在我國電網建設±800kV及以上特(超)高壓、遠距離交直流輸電線路工程,是目前我國投入運行的大截面輸電導線之一。使用900mm2、1000mm2大截面導線,可提高線路的電氣性能和機械性能,改善線路對環境的影響,改善導線經濟電流密度,降低電能損耗,提高電網輸送效率,增強導線全壽命周期綜合經濟效益。
